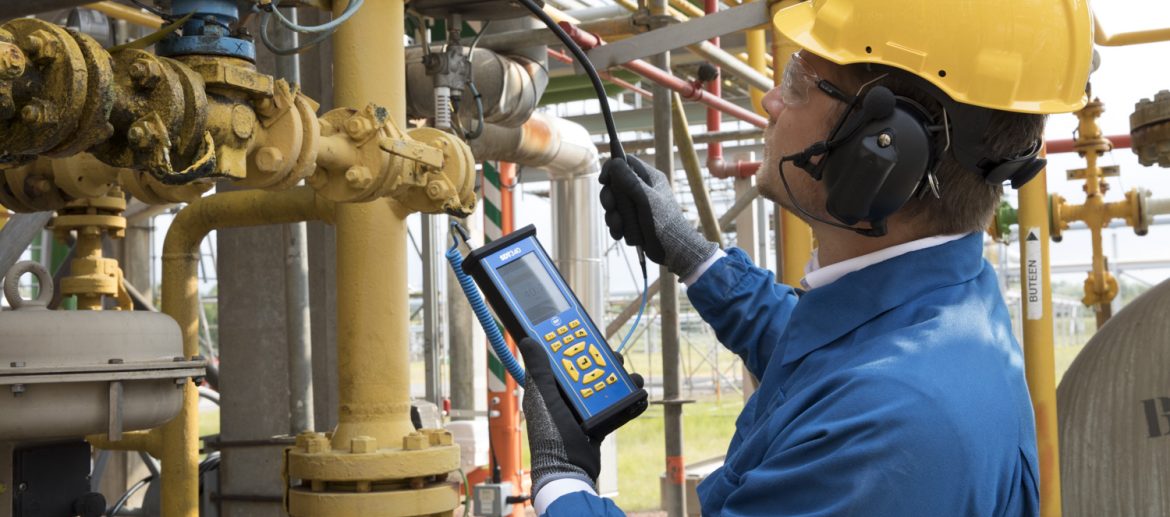

DETECÇÃO DE VAZAMENTOS POR ULTRASSOM AIRBORNE
Tecnologia SDT 270 para identificação precisa de vazamentos em sistemas pneumáticos e elétricos, com capacidade de quantificar perdas energéticas e financeiras causadas por falhas.

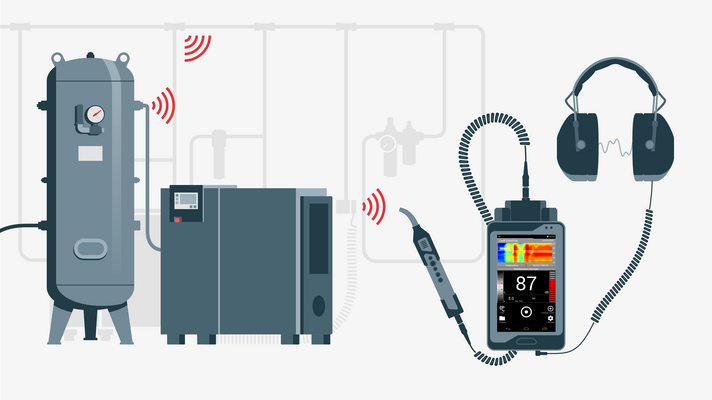

Como Funciona
Tecnologia Heteródina: Converte sinais ultrassônicos (inaudíveis) em frequências audíveis através de fones especiais
Processamento Digital:
• Filtragem TRUE RMS para precisão
• Visualização em display LCD 3x6cm
• Armazenamento de dados para análise
Princípio Físico: Detecta turbulência em vazamentos de ar/gás através da fricção das partículas (20-100kHz)
Aplicações
• Sistemas de ar comprimido – Válvulas, conexões, tubulações
• Vedantes mecânicos – Bombas, compressores, turbinas
• Sistemas elétricos – Descargas parciais em subestações
• Trocadores de calor – Vazamentos em feixes tubulares
• Vácuo industrial – Verificação de sistemas selados
Benefícios Financeiros
| Tipo de Vazamento | Perda Anual | Custo Estimado |
|---|---|---|
| Válvula defeituosa (1mm) | 5.200 m³/ano | R$ 8.450/ano |
| Conexão vazando (0.5mm) | 3.800 m³/ano | R$ 6.175/ano |
| Junta desgastada | 7.500 m³/ano | R$ 12.200/ano |
| Total por planta (média) | 16.500 m³/ano | R$ 26.825/ano |
| Baseado em estudo com 15 plantas industriais | Pressão média: 7 bar | Custo kWh: R$ 0,85 | ||
Nossa Metodologia
• Detecção mesmo em ambientes ruidosos
• Não requer desligamento dos sistemas
• Identifica vazamentos invisíveis
• Redução média de 30% no consumo de ar
• ROI em menos de 6 meses
• Faixa de detecção: 20-100kHz
• Sensibilidade: -10dB a 100dB
• Resolução: 0,1dB
• Memória: 1000 leituras
• Interface: RS232 para PC
• ISO 8573-1: Qualidade do ar comprimido
• ANSI/ISA S7.0.01: Sistemas pneumáticos
• NR-12: Segurança em máquinas
